Jesienne liście i zacienienie paneli – jak wpływają na produkcję prądu

Jesień to miesiące, w których wielu właścicieli instalacji fotowoltaicznych zauważa nagły, trudny do wytłumaczenia spadek produkcji prądu – większy, niż wynikałoby to z samego skrócenia dnia i niższego kąta padania słońca. Częstą, niedocenianą przyczyną jest opadające listowie: liście, które osiadają na panelach, oraz gałęzie, które w tym okresie (mimo utraty ulistnienia) wciąż rzucają zmienny, ruchomy cień na fragmenty dachu.

W tym artykule wyjaśniamy, dlaczego nawet niewielkie, częściowe zacienienie potrafi obniżyć produkcję całego stringu znacznie bardziej, niż sugerowałaby powierzchnia zacienionego obszaru, oraz jakie rozwiązania techniczne i praktyczne kroki pozwalają ten problem ograniczyć.

1. Dlaczego jesień to sezon podwyższonego ryzyka zacienienia

Jesienią nakładają się na siebie dwa zjawiska. Po pierwsze, słońce znajduje się niżej nad horyzontem niż latem, przez co cienie rzucane przez drzewa, kominy i sąsiednie budynki są dłuższe i padają na dach pod innym kątem niż w miesiącach letnich – często obejmując fragmenty instalacji, które latem były w pełnym słońcu. Po drugie, opadające liście osiadają bezpośrednio na powierzchni modułów, szczególnie tych o niższym kącie nachylenia, gdzie nie zsuwają się swobodnie.

Efekt bywa mylący: instalacja, która latem pracowała bez zarzutu, jesienią nagle produkuje wyraźnie mniej niż oczekiwana wartość z symulacji projektowej. Zanim założysz awarię, warto sprawdzić właśnie te dwa czynniki.

2. Jak działa string i dlaczego jeden zacieniony panel „ciągnie w dół" cały łańcuch

W klasycznej instalacji ze string inverterem panele połączone są szeregowo w tzw. string. Prąd płynący przez cały string jest ograniczony przez najsłabsze ogniwo – jeśli jeden panel jest częściowo zacieniony, cały string może stracić znacznie więcej mocy, niż wynikałoby to z proporcji zacienionej powierzchni. W skrajnym przypadku zacienienie 10% powierzchni jednego modułu może obniżyć produkcję całego stringu o kilkadziesiąt procent, jeśli nie zadziałają diody bocznikujące (bypass).

To jeden z kluczowych argumentów przemawiających za dokładną analizą zacienienia już na etapie projektowania instalacji – zanim padnie decyzja o rozstawieniu paneli i wyborze typu falownika. Więcej o różnicach między klasycznymi inwerterami string a mikroinwerterami przeczytasz w artykule falowniki string vs mikroinwertery.

Diody bocznikujące – pierwsza linia obrony

Współczesne moduły PV wyposażone są w diody bocznikujące (bypass diodes), które w pewnym zakresie ograniczają wpływ częściowego zacienienia, „omijając" zacienioną sekcję modułu. Działają one jednak w ramach określonych sekcji panelu (zwykle trzech), a nie na poziomie pojedynczego ogniwa – dlatego nawet z diodami bocznikującymi zacienienie potrafi być kosztowne energetycznie.

3. Efekt hot-spot – kiedy zacienienie staje się zagrożeniem, nie tylko stratą

Częściowo zacienione ogniwo, zamiast produkować prąd, może zacząć działać jak odbiornik energii z pozostałych, nasłonecznionych ogniw w tej samej sekcji, przekształcając ją w ciepło. Zjawisko to nazywane jest efektem hot-spot i przy długotrwałym, powtarzającym się zacienieniu może prowadzić do przyspieszonej degradacji ogniwa, a w skrajnych przypadkach do widocznych przebarwień lub mikropęknięć laminatu.

• Diody bocznikujące ograniczają ryzyko hot-spotu, ale nie eliminują go całkowicie przy bardzo nierównomiernym, powtarzającym się zacienieniu.
• Regularne, sezonowe zacienienie tego samego fragmentu instalacji (np. przez konkretne drzewo) jest bardziej ryzykowne niż jednorazowe, przypadkowe zacienienie.
• Moduły w dobrej jakości, z pełną dokumentacją i certyfikatami – o czym pisaliśmy w artykule o gwarancjach producentów paneli – mają zwykle lepiej zaprojektowane zabezpieczenia przed skutkami hot-spotu.

4. Liście na panelu a cień z drzewa – dwa różne problemy

Liście bezpośrednio na module

Pojedynczy liść leżący na panelu może zacienić fragment ogniwa na tyle mocno, że aktywuje efekt opisany wyżej – nawet jeśli sam liść zajmuje niewielką powierzchnię modułu. W przeciwieństwie do kurzu czy pyłku, liść blokuje niemal całe promieniowanie na zajmowanej powierzchni, co czyni go bardziej „dotkliwym" źródłem zacienienia niż równomierne zabrudzenie.

Cień rzucany przez korony drzew

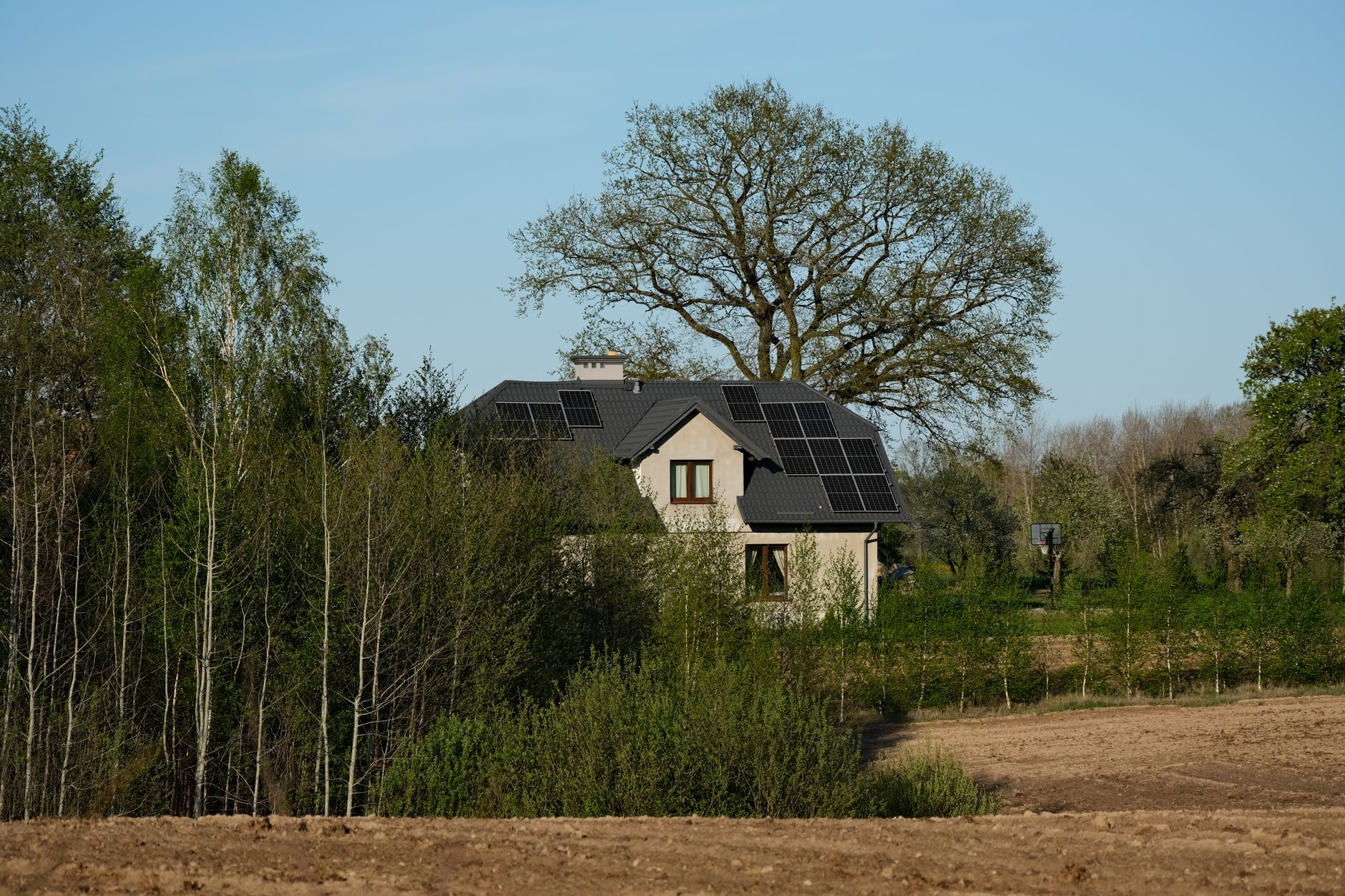

Nawet bez liścia bezpośrednio na panelu, gałęzie drzew rosnących w pobliżu dachu mogą jesienią (przy niższym słońcu) rzucać ruchomy cień na fragment instalacji przez większą część dnia niż latem. To zacienienie zmienia się w ciągu dnia wraz z pozycją słońca, przez co trudniej je przewidzieć bez dedykowanej analizy zacienienia wykonanej przez projektanta.

5. Rozwiązania techniczne ograniczające skutki zacienienia

Mikroinwertery i optymalizatory mocy

Jeśli teren wokół budynku wskazuje na ryzyko częściowego, sezonowego zacienienia (drzewa, kominy, sąsiednie zabudowania), warto już na etapie projektu rozważyć mikroinwertery lub optymalizatory mocy montowane przy każdym module. Rozwiązania te pozwalają każdemu panelowi (lub niewielkiej ich grupie) pracować niezależnie od reszty stringu – zacienienie jednego modułu nie obniża wtedy produkcji całej reszty instalacji. Szczegóły znajdziesz w artykule optymalizatory mocy – kiedy warto.

Dobre rozplanowanie stringów

Doświadczony projektant, planując rozmieszczenie paneli i podział na stringi, stara się grupować moduły znajdujące się w podobnych warunkach nasłonecznienia. Dzięki temu, jeśli jeden fragment dachu jest bardziej narażony na zacienienie (np. od komina lub sąsiedniego drzewa), można ograniczyć wpływ tego zacienienia na resztę instalacji poprzez odpowiedni podział na obwody.

6. Co możesz zrobić już teraz – działania praktyczne

• Przytnij gałęzie drzew rosnących blisko dachu przed sezonem jesiennym – to najprostsza i najskuteczniejsza metoda ograniczenia zacienienia.
• Sprawdzaj panele wizualnie po silniejszym wietrze jesiennym – liście osiadające na module warto usunąć, jeśli nie zsuwają się same przy najbliższym deszczu.
• Monitoruj produkcję w aplikacji i porównuj ją z danymi z poprzednich lat na te same dni – nagły, lokalny spadek produkcji z jednego stringu to sygnał do sprawdzenia zacienienia lub zabrudzenia. Więcej o narzędziach do tego służących przeczytasz w artykule monitoring produkcji fotowoltaiki – aplikacje.
• Zaplanuj przegląd sezonowy instalacji jesienią, zwłaszcza jeśli w Twojej okolicy rosną liściaste drzewa w promieniu kilkunastu metrów od dachu.

Jeśli planujesz nową instalację i masz w otoczeniu domu drzewa lub inne przeszkody mogące rzucać cień, warto omówić to szczegółowo z projektantem już na etapie wizji lokalnej – dotyczy to zarówno fotowoltaiki dla domu, jak i większych instalacji, np. fotowoltaiki dla firm na dachach hal z pobliską zielenią.

7. Najczęstsze pytania o zacienienie jesienią

Czy warto wycinać drzewa rzucające cień na panele? Nie zawsze to konieczne – w wielu przypadkach wystarczy regularne przycinanie korony, które ogranicza zasięg cienia bez konieczności usuwania całego drzewa. Decyzję warto skonsultować z projektantem instalacji, który oceni realny wpływ zacienienia na produkcję.

Czy mikroinwertery całkowicie eliminują problem zacienienia? Znacząco go ograniczają, ale nie eliminują w 100% – zacieniony panel nadal produkuje mniej energii, jednak przestaje obniżać produkcję sąsiednich, nasłonecznionych modułów.

Czy liście na panelu mogą uszkodzić instalację? Pojedyncze, krótkotrwałe zacienienie liściem zwykle nie powoduje trwałych uszkodzeń dzięki diodom bocznikującym. Ryzyko rośnie przy długotrwałym, powtarzającym się zacienieniu tego samego miejsca przez wiele tygodni.

Jak odróżnić spadek produkcji spowodowany zacienieniem od awarii falownika? Zacienienie zwykle dotyczy określonych godzin dnia i pojedynczych stringów, natomiast awaria falownika zwykle wpływa na całą instalację niezależnie od pory dnia. Aplikacja monitorująca pokazująca produkcję per string lub per panel znacznie ułatwia tę diagnozę.

Sprawdź też nasz artykuł o orientacji i kącie nachylenia dachu pod PV, gdzie opisujemy, jak dobre zaprojektowanie instalacji już na starcie ogranicza wpływ zacienienia przez cały rok.
